Wyłączny transformator prądu, podzielony rdzeń przekładnik prądowy, prądowy i transformator napięcia.
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | GFUVE |
| Orzecznictwo: | CE UL |
| Numer modelu: | Q8-3 |
| Minimalne zamówienie: | 1 |
| Cena: | Negotiable |
| Szczegóły pakowania: | Eksportuj pudełko kartonowe |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | T/T, Western Union, l/c |
| Możliwość Supply: | 5000 sztuk na miesiąc |
| Stosunek: | 2000: 1 dostosowane | Precyzja: | 0,2%, 0,5% |
|---|---|---|---|
| Prąd pierwotny: | 0-10A AC | Prąd wtórny: | 0 - 10mA AC (dostosowane) |
| Średnica drutu trzymającego (mm): | φ8 | Max. przewody nieizolowane napięciem: | 600 V |
| High Light: | indukcyjna sonda amp,indukcyjna sonda indukcyjna |
||
Współczynnik 1000: 1 najsilniejszego prądu indukcyjnego zacisku na przekładnikach prądowych online do pomiaru

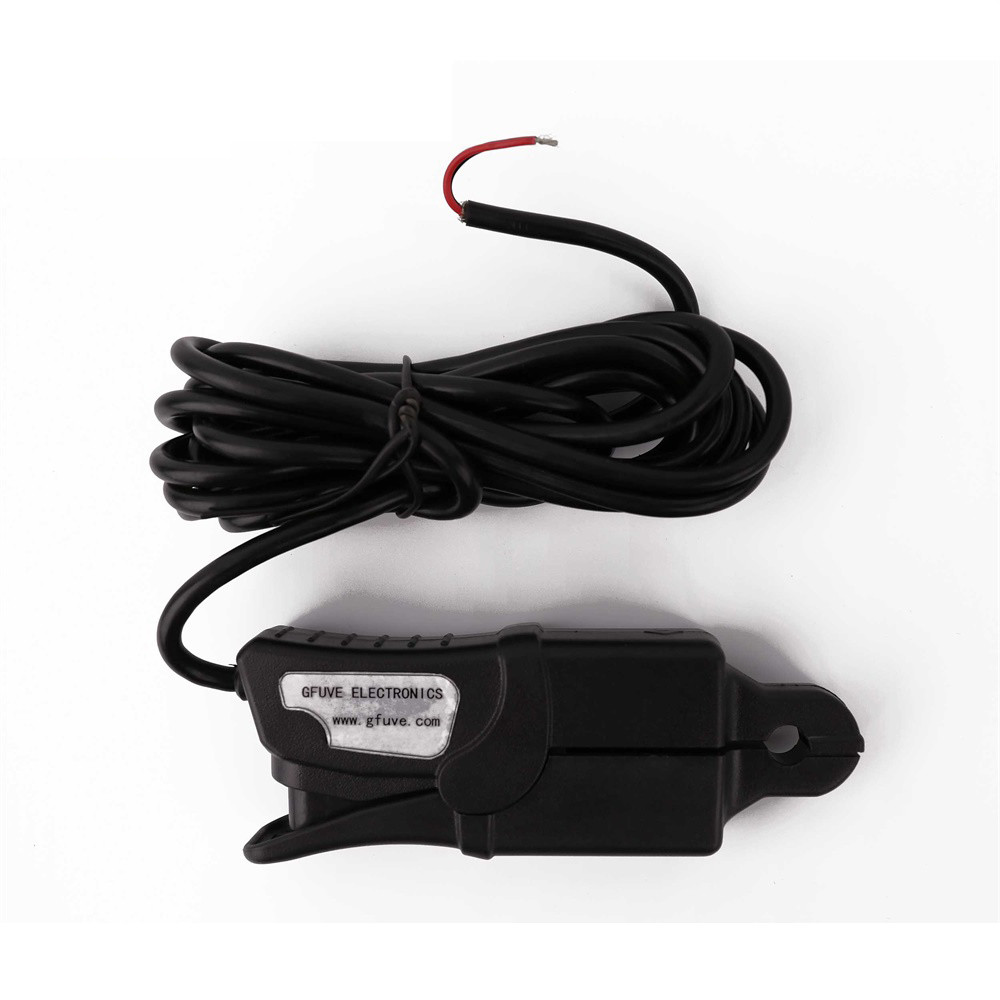

Obejma GFUVE Clip On Q8-3 zaciska się wokół bieżącego przewodu nośnego, aby wykonywać bezstykowe pomiary prądu bez przerywania testowanego obwodu.
Q8-3 Clip On CT nadaje się do pomiarów online kabli 5A, 10A, a przyjazny dla użytkownika kształt ułatwia mocowanie na kablach.
cechy
Odpowiedni do pomiarów online kabli 5A, 10A.
Średnica drutu trzymającego: φ 8 mm
Wymiar: 42,6 mm x 122,5 mm x 23 mm
Obciążalność: ≤ 4Ω
Instalacja: typ zacisku
Tryb wyjściowy: wyjście ołowiu
Aplikacje
Kalibrator licznika energii elektrycznej (na miejscu)
Podwójny tester rezystancji uziemienia
Miernik woltamperometryczny z podwójnym zaciskiem
Cyfrowy miernik uniwersalny
Wielofunkcyjny licznik energii
Analizator jakości energii
Dopasowane instrumenty
Narzędzie do kalibracji na miejscu
Parametr
| Parametry elektryczne | |
| Stosunek | 1000: 1 lub 2000: 1 (dostosowane) |
| Klasa dokładności | 0,2%, 0,5% |
| Prąd pierwotny | 0 - 10A AC |
| Prąd wtórny | 0 - 10mA AC (dostosowane) |
| Max. Cont. Prąd wejściowy | 12A |
| Ładowność | ≤4Ω |
| Kategoria nadmiernego napięcia | CAT III 600V |
| Sygnał wyjściowy (prąd zmienny) | Od 0 do 10 mA AC przy nominalnym prądzie wejściowym |
| Sygnał wyjściowy (napięcie AC) | Od 0 do 1 V AC przy nominalnym prądzie wejściowym |
| Zakres częstotliwości | 40 Hz-2000 Hz |
| Wytrzymałość dielektryczna | 3KV 50Hz / 60Hz po 1 minucie |
| Zakres temperatury | -20 ° C do + 55 ° C |
| Wydajność | 2,5-metrowy kabel ze złączem D01 |
| Max. przewody nieizolowane napięciem | 600 V |
| Standard | EN 61010-1, EN 61010-2-032, IEC60044-1 |
| Instalacja | Typ zacisku |
| Tryb wyjściowy | Wyprowadzenie ołowiu (2,5 m) |
| Parametry mechaniczne | |
| Wymiary (dł. X szer. X wys.) (Mm) | 42,6 × 122,5 × 23 |
| Waga (g) | 225 |
| Średnica drutu trzymającego (mm) | φ8 |
| Max. otwarcie szczęk (mm) | 8 |
| Kolor | Szary |
| Materiał | PC + ABS + poliwęglan, UL94 V0 |
FAQ, poniższe pytania pomogą Ci dobrać dopasowaną sondę do twoich aplikacji.
1. Proszę określić, czy mierzysz prąd przemienny czy prąd stały?
GFUVE Q8-3 służy do pomiaru prądu przemiennego. Jeśli mamy DC, proponujemy modele efektów halowych.
2. Jaki jest maksymalny prąd, który mierzysz?
Prąd maks. Q8-3 wynosi 12A
3. Jakiego rozmiaru dyrygent przymocujesz? Ten parametr określa wymagany rozmiar szczęk sondy.
Q8-3 może zacisnąć przewodnik o średnicy mniejszej niż 8 mm
4. Z jakiego rodzaju wyjścia sondowego potrzebujesz lub z którymi możesz pracować (mA, mV, A, AC itp.)?
Q8-3 może dostosować wyjście z mA
5. Jakie napięcie robocze mierzy się?
Sondy GFUVE powinny być używane poniżej 600 woltów
6. Jakiego rodzaju zakończenia potrzebujesz: gniazda, przewody lub BNC?
Standard Q8-3 ma przewody o długości 2,5 m. Możemy zaoferować gniazda lub BNC ... jako opcje.
7. Jeśli nie możesz znaleźć potrzebnych informacji lub potrzebujesz pomocy, skontaktuj się z nami już dziś. Zaprojektowaliśmy znacznie więcej sond niż te przedstawione w tym katalogu, a my produkujemy w Pekinie w Chinach.
