Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | GFUVE |
Orzecznictwo: | IEC60044-1;IEC61869-2;ANSI C57.13;GB1208-2006;NTC2250 |
Numer modelu: | LZCK-55 |
Minimalne zamówienie: | 10 |
Cena: | USd /$85-$120 /PC |
Szczegóły pakowania: | Pakiet Standard |
Zasady płatności: | T/T |
Możliwość Supply: | 10000PCS/miesiąc |
Klasa dokładności: | 0,5S, 0,5%, 1%, 3% | Zakres pierwotnego prądu znamionowego: | 100-1500A |
---|---|---|---|
Obciążenie znamionowe: | ≤10 VA | Znamionowy prąd wtórny: | 5A, 1A |
Sygnał wyjściowy: | 1A, 5A, 333 mV, 1 V, 5 V ized dostosowane) | Kolor: | Pomarańczowy lub czarny |
Przysłona (mm): | 55 | Długość kabla: | 2,5 m, 5 m, 10 m (dostosowane) |
Wymiary (mm): | 180x138x52 | Ciężar [kg]: | 2 |
Znamionowy krótkotrwały prąd termiczny: | 40KA, 1S | Znamionowy ciągły prąd termiczny: | 150% | 1n |
Ocena współczynnika bezpieczeństwa: | <body> (FS) <10</span> | ||
High Light: | przekładnik prądowy typu pączkowego,przekładnik prądowy z rdzeniem pierścieniowym |

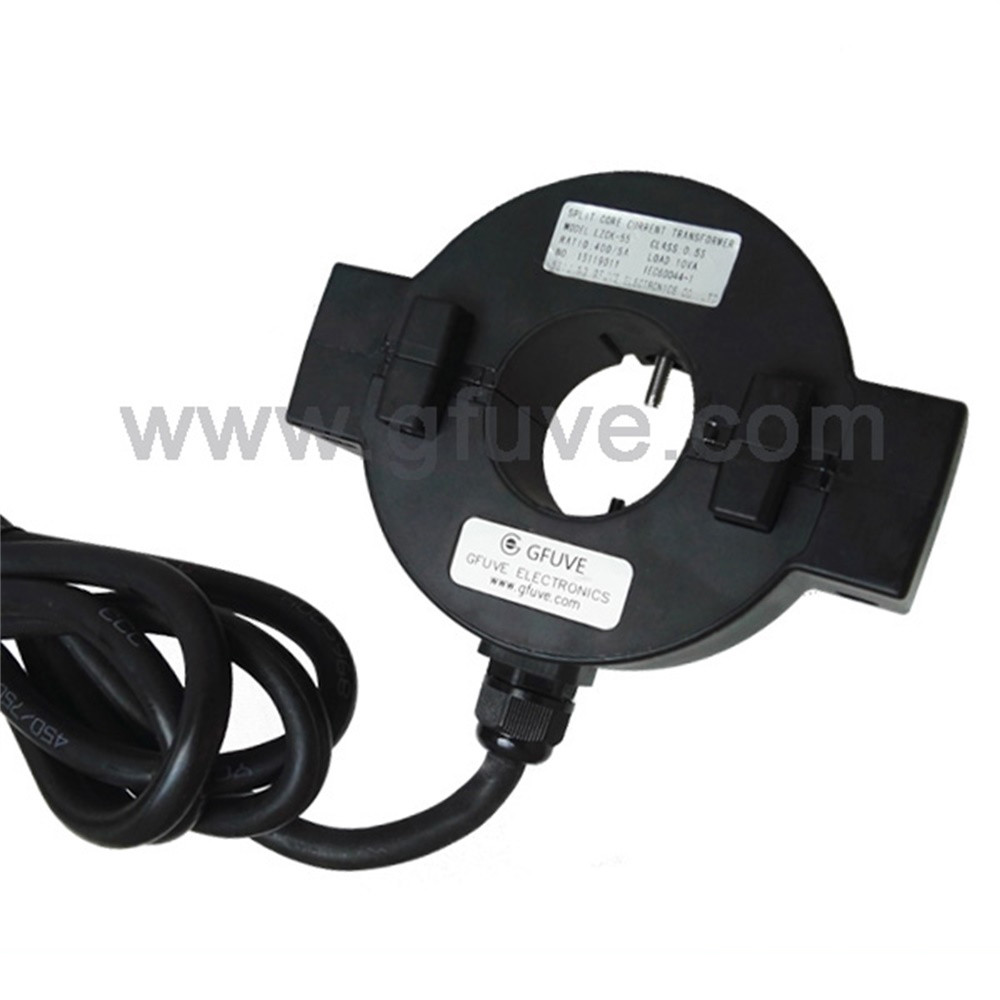

LZCK-55 Outdoors 1500A Φ55 permalloy przekładnik prądowy z rdzeniem dzielonym
Przekładniki prądowe serii LZCK mają zastosowanie do systemu zasilania prądem przemiennym 35kV, a pomiar prądu urządzeń zasilających poniżej 10KV można również wykorzystać do ochrony mikrokomputerów. Ten typ przekładnika prądowego wykorzystuje importowaną stal krzemową, która o wysokiej przepuszczalności jako materiał magnetyczny, ma właściwości małej utraty obwodu magnetycznego i może być rozdzielana, a jego półokrągły rdzeń i uzwojenia wtórne wykorzystują wysokiej jakości próżnię z żywicy epoksydowej, odlewaną w obudowie z tworzywa sztucznego, która jest odporność na wilgoć, stabilna wydajność, brak konieczności konserwacji.
parametry techniczne | |
Normy | IEC60044-1; IEC 61869-2; NTC 2205; GB1208-2006; ANSI C57.13 |
Klasa dokładności | 0,5S, 0,5%, 1%, 3% |
Zakres pierwotnego prądu znamionowego | 100-1500A |
Zakres obciążenia znamionowego | ≤10 VA |
Częstotliwość znamionowa | 50 / 60Hz |
Znamionowy prąd wtórny | 5A lub 1A |
Znamionowy krótkotrwały prąd termiczny | 40kA, 1S |
Znamionowy ciągły prąd termiczny | 150% I1n |
Napięcie wytrzymałe na napięcie uzwojenia wtórnego | 3 kV, 1 min |
Ocena współczynnika bezpieczeństwa | (FS) <10 |
Sygnał wyjściowy | 1A, 5A, 333 mV, 1 V lub 5 V (dostosowane) |
Długość kabla | 2,5 m, 5 m, 10 m (dostosowane) |
Wewnętrzna powłoka z tworzywa ABS o zmniejszonej palności, fartuch nieprzemakalny. Parametry mechaniczne | |
Przysłona (mm) | Φ55 |
Wymiary (szer. X gł. X wys.) (Mm) | 180 × 138 × 52 |
waga (kg) | 2 |
Warunki pracy | |
Temperatura robocza | -35 ° C do + 65 ° C, średnia nie przekracza + 40 ° C |
Temperatura przechowywania | -40 ° C do + 70 ° C |
Stopień ochrony | IP65 |
Środowisko | na zewnątrz lub wewnątrz |
Wysokość nad poziomem morza | 0- 3000m |
Warunki | Brak istnienia poważnie zniszczonych, erozyjnych i gaz radioaktywny w powietrzu. Dozwolona jest ciągła praca pod prądem znamionowym. |
